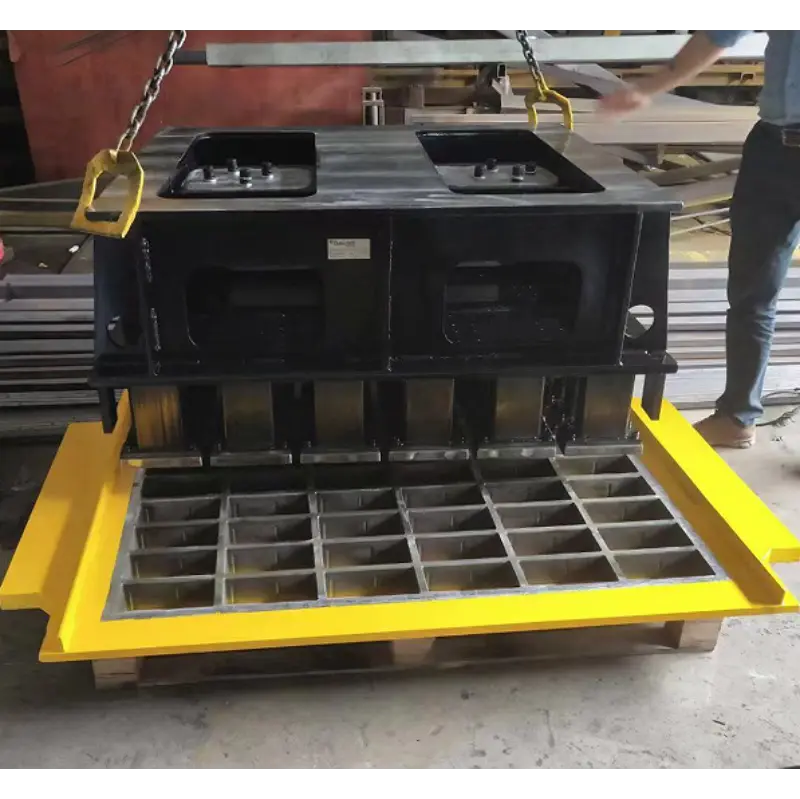

В производството на бетонови продукти производствените процеси обикновено се разделят на два привидно независими етапа: дизайн на сместа и избор на материал за матрицата. Първият се провежда от инженери по материали в лаборатории, докато вторият се доставя от производствени отдели въз основа на параметрите на оборудването. Въпреки това, истинският ключ към определяне на цената и качеството на продукта се крие в преодоляването на техническата празнина между тези две области.

Дизайнът на бетонната смес не е фиксирана стойност - той е пряк определящ фактор за износването на матрицата, експлоатационния живот и качеството на повърхността. Пренебрегването на агрегатните характеристики, съотношението вода-цимент и методите за уплътняване в дизайна на сместа може да доведе до избор на материал за формовка, попадащ в капаните на „недостатъчна твърдост“ или „неадекватна якост“, което в крайна сметка води до чести смени на матрицата или дефекти на партидата.

По-долу са специфичните ефекти на три основни фактора в дизайна на сместа върху избора на материал за матрицата:

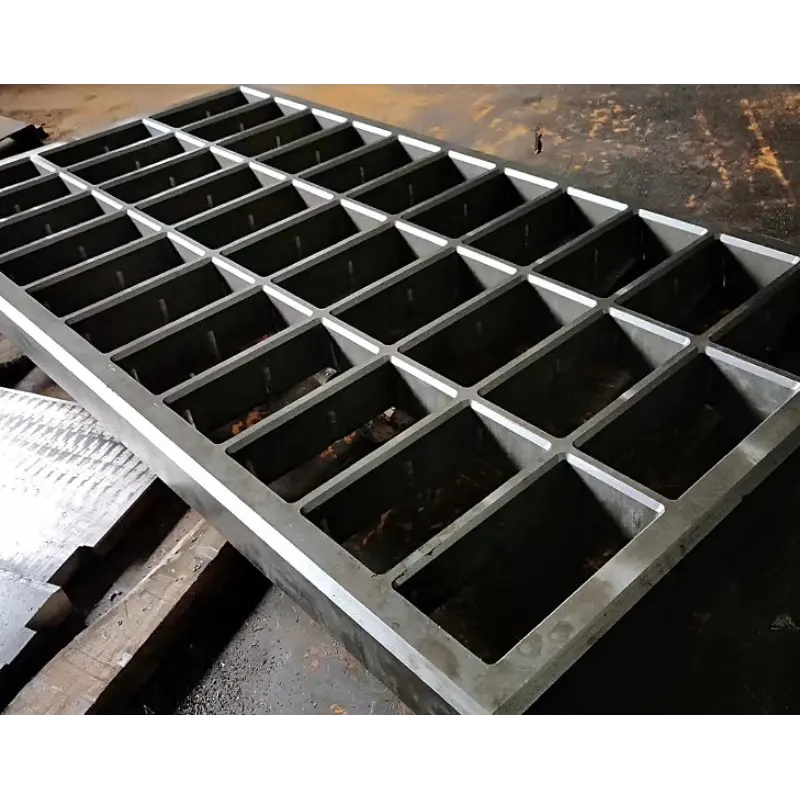

1. Твърдост на агрегата и градация: Определяне на "защитата от износване" на формована стомана

Добавъчните материали (пясък, камък) в бетона са директните "режещи инструменти", които причиняват износване на мухъл.

Инертни материали с високо съдържание на силициев диоксид/твърди добавъчни материали: Ако дизайнът на сместа използва натрошен камък с високо съдържание на силициев двуокис или пясък (с остри ръбове),мухълповърхността на кухината ще издържи силно абразивно износване. В този случай високовъглеродна легирана стомана с дълбоко карбуризиране и закаляване е от съществено значение, като се гарантира, че твърдостта на повърхността достига HRC 58-62 за устойчивост на абразия.

Лоша градация на добавъчния материал: Когато фините добавъчни материали са прекомерни или градацията е лоша, вътрешното триене на бетонната смес се увеличава значително, което води до нарастваща устойчивост на изваждане от формата. Ако матрицата притежава само висока твърдост без достатъчна якост (твърдост на сърцевината под HRC 35-40), тя става силно податлива на напукване поради концентрация на напрежение по време на повтарящи се цикли на изтегляне.

2. Съотношение вода-цимент и уплътняване Метод: „Загрижеността за изваждане от формоване“ за плесени

Съотношението вода-цимент влияе не само на здравината, но и на адхезията на бетона към повърхността на формата.

Ниско съотношение вода-цимент (сух твърд бетон): Обикновено използвана за високопрецизни блокове, тази смес има ниска влажност и висок вискозитет. Изисква изключително висока гладкост на повърхността (Ra ≤ 1,6) и подходящи ъгли на теглене върху кухината на формата. Ако повърхността на матрицата е грапава, сухо-твърдата смес ще полепне силно, причинявайки напукване на продукта по време на изваждане от формата или необичайно износване на работната повърхност на формата.

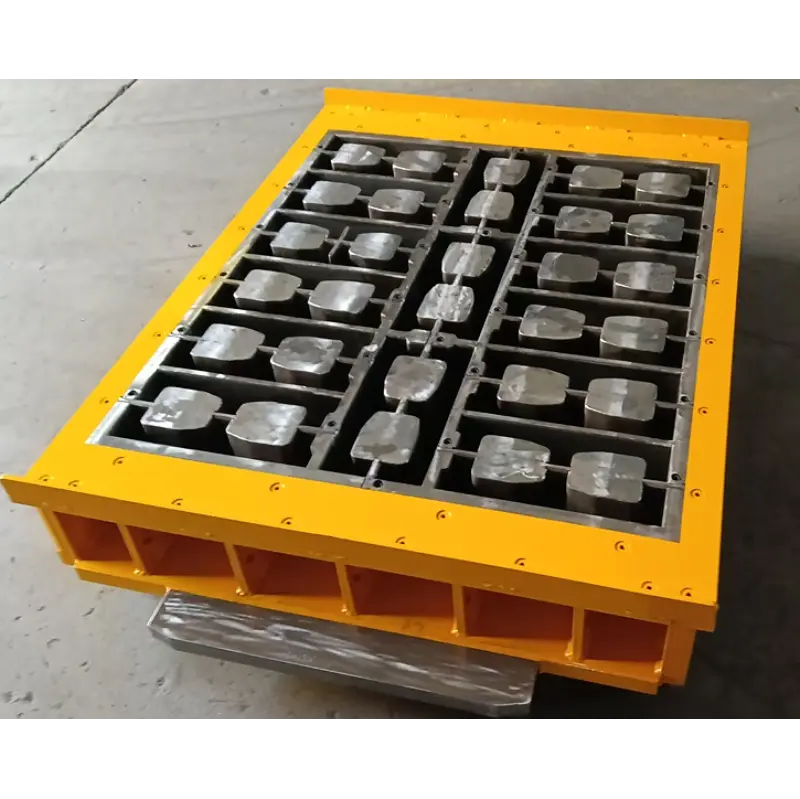

Високочестотно вибрационно уплътняване: Ако конструкцията на сместа разчита на интензивна вибрация за уплътняване, цялата форма трябва да издържи на високочестотен удар. В такива случаи при избора на материал трябва да се избягват крехките инструментални стомани и вместо това да се използват стомани от хром-молибденова сплав като 42CrMo, като се използва тяхната отлична устойчивост на умора, за да се предотврати счупването на субстрата на формата.

3. Тип цимент и добавки: „Химическата атака“ върху плесените

Това е лесно пренебрегван невидим фактор.

Алкално-агрегатна реакция и корозия: Когато се използват цименти с по-висока алкалност или когато добавките съдържат повишено съдържание на сулфиди, корозивните агенти могат лесно да се развият във влажна и гореща среда на втвърдяване. Ако повърхностният износващ слой на формата съдържа микропукнатини, корозията ще се разпространява от повърхността навътре, ускорявайки разрушаването на субстрата. В такива случаи повърхността на формата изисква антикорозионно укрепване или избор на специални видове стомана с по-добра устойчивост на корозия.

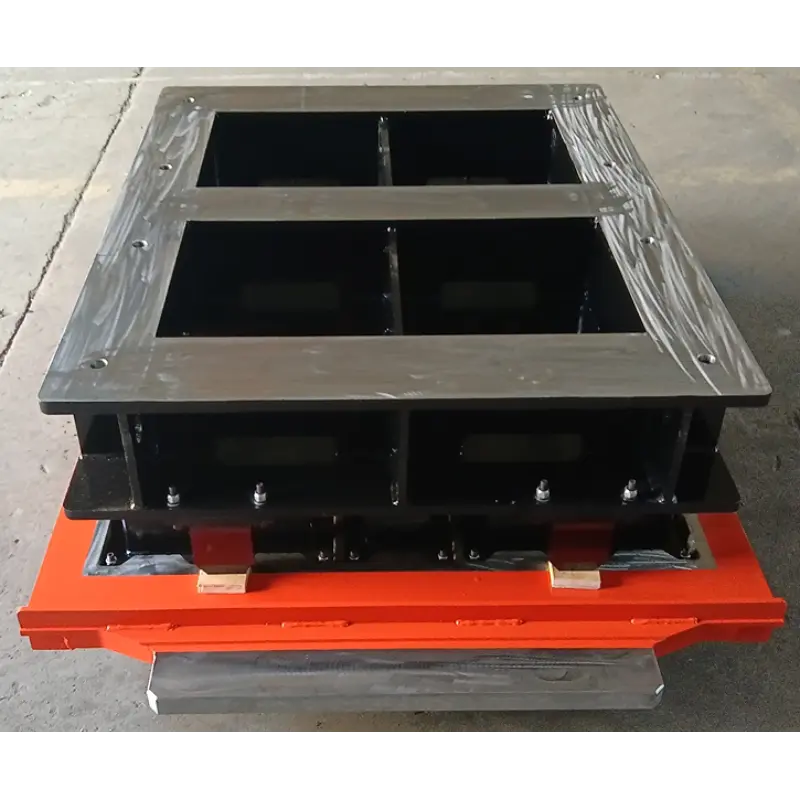

Индустриален поглед: от „реактивна подмяна на мухъл“ до „проактивна адаптация“

Като производител на мухъл,Fujian Unik Mold Technology Co., Ltd. наблюдава по време на обслужването си на глобални клиенти, че 80% от преждевременните повреди на матрицата (като необичайно износване и напукване) не са причинени от проблеми с качеството на стоманата сами по себе си, а от несъответствия между избора на материал за матрицата и действителния дизайн на сместа на клиента.

Следователно професионалните доставчици на форми не трябва да предлагат просто стандартизирани продукти. По време на фазата на подбор производителите трябва проактивно да получат три важни части от информацията от клиентите:

Тип агрегат и максимален размер на частиците – за оценка на степента на износване.

Формиращо налягане и честота на вибрации – за определяне на необходимата якост на стоманата.

Очаквана дневна производителност и изисквания за общ експлоатационен живот – да предложи, въз основа на нуждите от разходи и прецизност, дали трябва да се възприеме обработка с двойна твърдост (твърда външна част със здрава сърцевина) или процеси на композитно покритие.

Заключение: Дизайнът на бетонната смес представлява „страната на търсенето“, докато изборът на материал за матрицата е „страната на отговора“. Само чрез преобразуване на физическите и химичните натоварвания, присъщи на дизайна на сместа, в специфични показатели за ефективност на материала (градиент на твърдост, якост на огъване, устойчивост на корозия) можем наистина да постигнем дългосрочна стабилност в прецизността на продукта и да оптимизираме общите разходи. Връзката между доставчици и клиенти трябва да надхвърли обикновените транзакции и да се развие в дълбоко техническо сътрудничество, основано на материалознанието.
